氧化誘導期（OIT）是測定試樣在高溫（200攝氏度）氧氣條件下開始發(fā)生自動催化氧化反應的時間，是評價材料在成型加工、儲存、焊接和使用中耐熱降解能力的指標。氧化誘導期（簡稱OIT）方法是一種采用差熱分析法（DTA）以塑料分子鏈斷裂時的放熱反應為依據(jù)，測試塑料在高溫氧氣中加速老化程度的方法。其原理是：將塑料試樣與惰性參比物（如氧化鋁）置于差熱分析儀中，使其在一定溫度下用氧氣迅速置換試樣室內(nèi)的惰性氣體（如氮氣）。測試由于試樣氧化而引起的DTA曲線（差熱譜）的變化，并獲得氧化誘導期（時間）OIT（min)，以評定塑料的防熱老化性能。

　　1.客戶單位名稱

　　山東省臨沂市產(chǎn)品質量監(jiān)督檢驗所、山東省德州市陵城區(qū)檢驗檢測中心

　　2.測試內(nèi)容和實驗范圍

　　根據(jù)標準規(guī)定了氧化誘導期試驗的試驗設備、試樣制備、試驗步驟和試驗結果及計算。標準是通過測試試樣在高溫氧氣條件下，開始發(fā)生的自動催化氧化反應的時間，來判定試樣的熱穩(wěn)定性能，適用于電線電纜用聚烯烴絕緣和護套材料。電線電纜機械物理性能試驗的一般規(guī)定、定義和實驗設備的定期檢驗等規(guī)定在GB/T2951.1中。

　　3.實驗設備

　　（1）差示掃描量熱儀（DZ-DSC100A）

　?。?）分析天平（精度為0.1mg）

　　4.試樣制備

　　取樣前應該先將試樣表面用酒精擦拭干凈，然后在表面裁剪一塊約為1mmx1mmx0.5mm粒狀或者厚度約為2mm的薄片狀試樣。

　　5.實驗步驟

　?。?）取出兩個鋁制坩堝，一個坩堝里面加入樣品，樣品充分接觸坩堝底部。儀器傳感器托盤左邊放入空坩堝，右邊放入有樣品的坩堝；

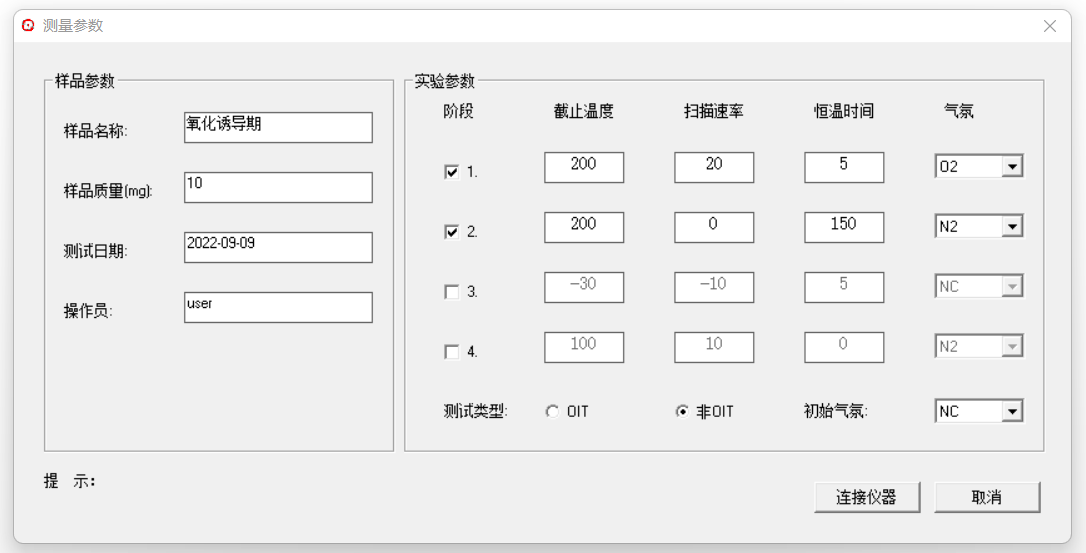

　?。?）通入干燥的工業(yè)氮氣.氮氣的流量控制在50±10ml/min，然后以20℃/min速率升溫到200，恒溫5min；

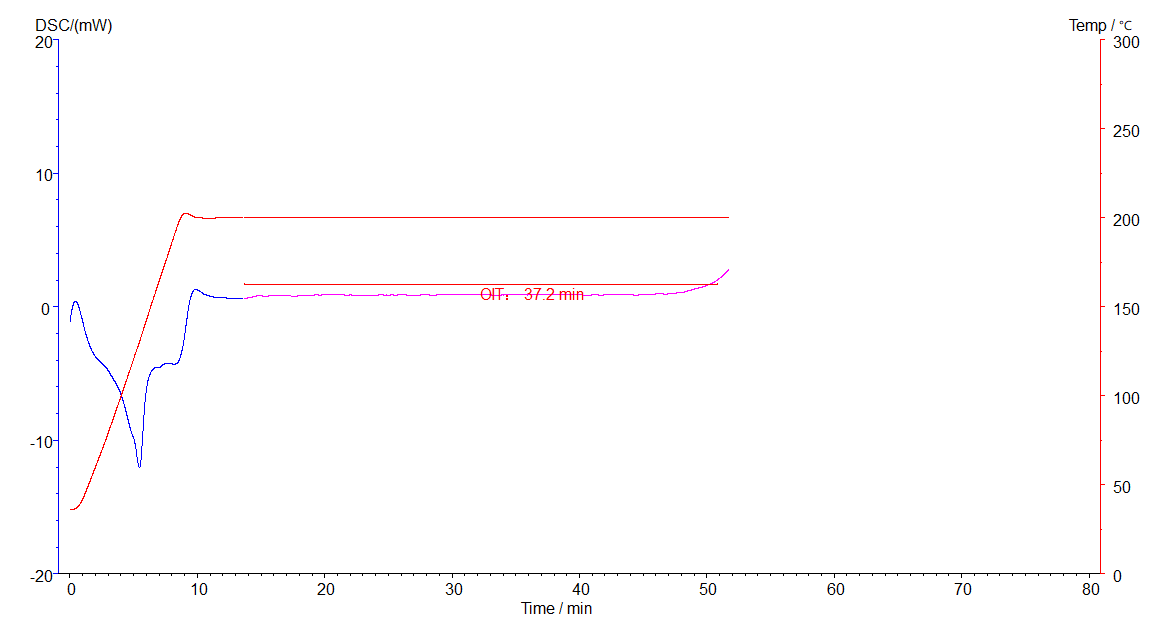

　?。?）電磁閥控制氣體的切換，根據(jù)程序設定，氣體自由切換，氧氣切換的瞬間為試樣氧化誘導期的起始時間，分析實驗圖譜的出氧化誘導期時間。
